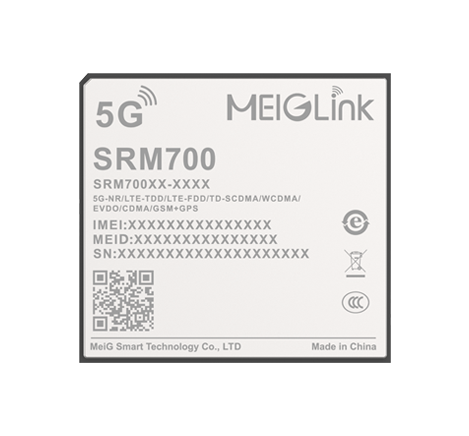

EBET易博SRM700系列核心板，基于高通5G SoC QCM4490平台开发。模组采用高通8 Kryo™ CPU（2 * A78 2.2GHz+6* A55 1.95GHz ）,4nm 制程, 内置Adreno™ GPU 613，支持 OpenGL ES 3.2， Vulkan 1.x，OpenCL 2.0，DX FL12。最高支持1080p@60fps视频编码和1080p@60fps视频解码，支持H.264/H.265 格式。模组搭载Android 13操作系统，内置存储为64GB+4GB（或128GB+6GB），支持5G NR sub-6Ghz，支持DL 4 × 4 MIMO，UL: 256 QAM，支持NSA和SA，集成L1+L5 GPS，集成2x2 MIMO Wi-Fi 6E及BT 5.2功能。
SRM700集成了丰富的功能接口，包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB接口、I2C接口、SPI接口，PCIe接口等等；可提供语音、短信、通讯簿，可广泛应用于工业手持设备，新零售设备，智能面板，随身记录仪，行车记录仪等领域。
主要优势：
● 支持5G NR Sub-6Ghz, 支持DL 4 × 4 MIMO SA/NSA
● 支持WIFI 6E, 2x2 MIMO
● 支持FHD+ (1080x2520) @90/120Hz
● 双摄像头：16+16 MP@30 fps
● 集成多星座GNSS接收机，满足不同环境下快速、精准定位的需求，支持L1 + L5双频
● 支持1080P H.265/ H.264 视频编解码
● 接口丰富：USB/GPIO/SPI/UART/ ...
● 生命周期至2030年
| 基本属性： | |
| 产品型号： | 5G智能模组SRM700 |

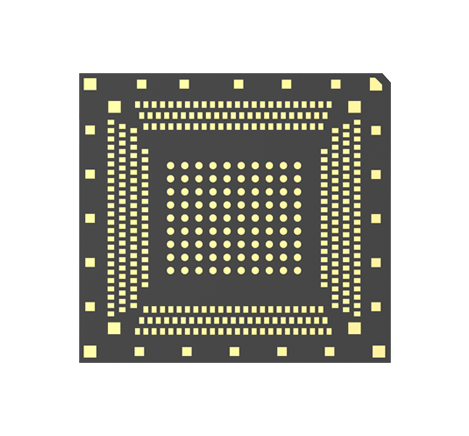

| 封装特性： | LGA封装 |
| 操作系统： | Android 13.0 |
| 存储： | 64GB UFS+4GB LPDDR4x（默认） 128GB UFS+8GB LPDDR4x（可选） |
| 工作温度： | -30°C~+75°C |
| 储存温度： | -40°C ~ +90°C |
| 工作电压： | 3.5V~4.35V（典型值：3.8V） |
| 尺寸(mm)： | 47.0×48.0×3.0mm |
| 重量： | 13.0g |
| 认证： | CCC*/CE*/FCC*/IC*/JATE* |
| 特性： | |
| WLAN： | WIFI 6E(2 × 2 MU-MIMO 802.11a/b/g/n/ac/ax) |
| 蓝牙： | BT5.2 |
| GNSS： | GPS/GLONASS/BeiDou, L1+L5 GPS |
| Modem： | • 3GPP 5G Rel.16 • sub-6 GHz 5G NR • Sub-6: 256 QAM for uplink and downlink |
| 支持双卡双待 | |
| 通过 USB 进行固件更新 | |
| 通用接口： | |
| I2C 接口：x8（4 路专用 I2C，1 组 sensor 专用，可通过QUP接口扩展） | |
| (U)SIM 接口：x2 (1.8V/2.95V） | |
| UART 接口：x3 (可通过 QUP 接口扩展） | |
| SD 卡接口：x1 (支持 SD 3.0, 4-bit SDIO,dual-voltage） | |
| SPI 接口：x2 | |
| ADC 接口：x2 | |
| GPIO 接口：x76（部分复用） | |
| PWRKEY ：1.8V，内部上拉 | |
| 天线接口： | 主天线*4，GNSS 天线*1，Wi-Fi&BT 天线*2 |
| USB 接口： | |
1 x USB 3.1 Gen1 支持 USB OTG | |
| 音频接口： | |
| 模拟输出： | 扬声器、听筒、耳机 |
| 模拟输入： | 3组麦克风，支持一组降噪麦克风 |
| 数字接口： | 2 x MI2S，3 x DMIC |
| 触摸屏接口： | |
| I2C接口电容式触摸屏 | |
| 摄像头接口： | |
| 3 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2 | |
| 16 + 16 MP/25 MP@30 fps | |
| 接口信息： | |
| 显示接口： | |
| FHD+(1080x2520)@ 60/90/120 Hz | |
| One 4-lane DSI | |
| 多媒体信息： | |
| 视频编解码： | |
| Decode : 1080P@60fps H.264/H.265/VP9 | |
| Encode : 1080P@30fps H.264/H.265 | |
| Concurrency : 1080p30 decode + 1080p30 encode | |
| SRM700系列频段信息： | |
| SRM700（中国版）: | |
| 5G-FDD： | N1/N3/N5/N8/N28 |
| 5G-TDD： | N41/N78(PC2)/N79(PC2) |
| 4X4 MIMO(DL): | N1/N3/N41/N78/N79 |
| 2X2 MIMO(UL): | N41 |
| LTE-FDD： | B1/B3/B5/B8 |
| LTE-TDD： | B34/B38/B39/B40/B41 |
| 4X4 MIMO(DL): | B1/B3/B38/B40/B41 |
| WCDMA： | B1/B8 |
| CDMA： | BC0 |
| SRM700（欧亚版）: | |
| 5G-FDD: | N1/N3/N5/N7/N8/N20/N28 |
| 5G-TDD: | N38/N40/N41/N77(PC2)/N78(PC2)/N79(PC2) |
| 4X4 MIMO(DL): | N1/N3/N38/N40/N41/N77/N78/N79 |
| 2X2 MIMO(UL): | N41 |
| LTE-FDD: | B1/B3/B5/B7/B8/B20/B26/B28 |
| LTE-TDD: | B38/B40/B41 |
| 4X4 MIMO(DL): | B1/B3/B38/B40/B41 |
| WCDMA: | B1/B5/B8 |
| SRM700（北美版）： | |
| 5G-FDD: | N2/N5/N7/N8/N12/N13/N14/N25/N26/N66/N71 |
| 5G-TDD: | N38/N40/N41(PC2)/N77(PC2)/N78(PC2)/N79(PC2) |
| 4X4 MIMO(DL): | N38/N40/N41/N66/N77/N78/N79 |
| 2X2 MIMO(UL): | N41 |
| LTE-FDD: | B2/B4/B5/B7/B8/B12/B13/B14/B17/B25/B26/B66/B71 |
| LTE-TDD: | B38/B40/B41 |
| 4X4 MIMO(DL): | B4/B38/B40/B41/B66 |
| WCDMA: | B2/B4/B5/B8 |
| SRM700（拉美版）： | |
| 5G-FDD: | N1/N2/N3/N5/N7/N8/N20/N28/N66 |
| 5G-TDD: | N40/N41/N77(PC2)/N78(PC2)/N79(PC2) |
| 4X4 MIMO(DL): | N1/N3/N40/N41/N77/N78/N79 |
| 2X2 MIMO(UL): | N41 |
| LTE-FDD: | B1/B2/B3/B4/B5/B7/B8/B20/B28/B66 |
| LTE-TDD: | B40/B41 |
| 4X4 MIMO(DL): | B1/B3/B40/B41 |
| WCDMA: | B1/B4/B5/B8 |
| SRM700（日本版）： | |
| 5G-FDD: | N1/N3/N8/N18/N28 |
| 5G-TDD: | N41/N77(PC2)/N78(PC2)/N79(PC2) |
| 4X4 MIMO(DL): | N1/N3/N41/N77/N78/N79 |
| 2X2 MIMO(UL): | N41 |
| LTE-FDD: | B1/B3/B5/B8/B18/B19/B26 |
| LTE-TDD: | B41 |
| 4X4 MIMO(DL): | B1/B3/B41 |
| WCDMA: | B1/B3/B6/B8/B19 |
| 备注：* 研发中 | |
